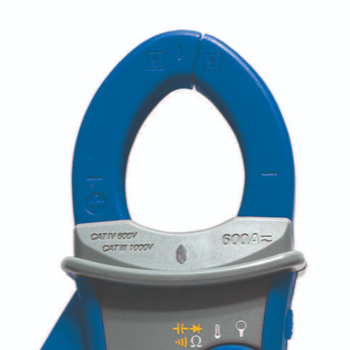

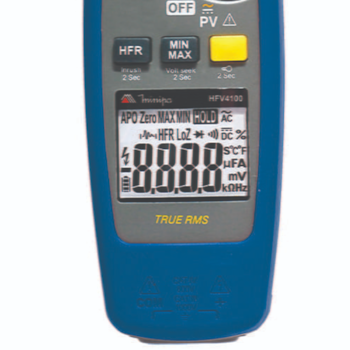

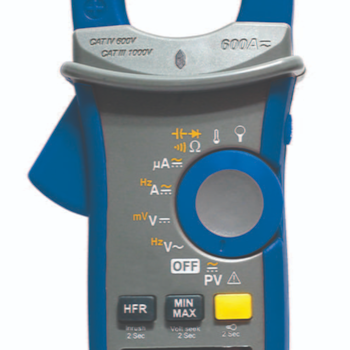

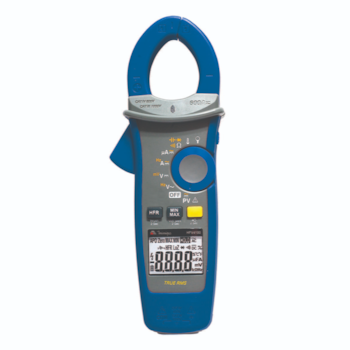

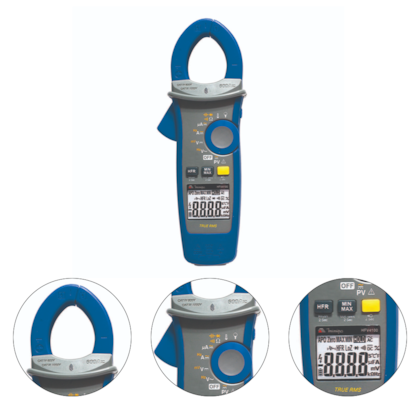

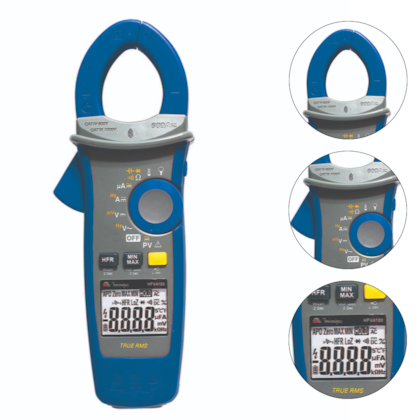

Name: ALICATE AMPERIMETRO PARA PAINEL SOLAR TRUE RMS AC TENSAO AC/DC CORRENTE AC - MINIPA
Brand: Minipa
SKU: HFV4100
Price: 5633.22 BRL
Availability: InStock

ALICATE AMPERIMETRO PARA PAINEL SOLAR TRUE RMS AC TENSAO AC/DC CORRENTE AC - MINIPA

11% OFF

Informações
Segurança
Dados Técnicos
Detalhes
Itens Inclusos

Instrumento voltado para aplicações em painéis fotovoltaicos, realizando medidas de tensão até 2000V DC ou 1500V AC. Possui tecnologia de medição True RMS AC, filtro de rejeição de alta frequência, função de corrente de partida, medidas de tensão AC/DC, corrente AC, resistência, capacitância e temperatura. Inclui a possibilidade de acessório opcional para medidas com uma garra flexível para medição de correntes AC, com capacidade até 3000A.

Este instrumento está de acordo com as normas IEC 61010-1, EN 61010-2-032 e EN 61010-2-033 para CAT III 1000V e CAT IV 600V de Sobretensão e EN 61326-1. Como determinado pela norma de segurança NR-10, utilize sempre equipamentos de proteção individual.

Marca : Minipa
SKU : HFV4100
Display com iluminação: 3 5/6 Dígitos, 6000 contagens;
Taxa de Amostragem: 3 vezes por segundo;
Backlight e Lanterna;
Mudança de Faixa: Automática;
Indicação de Sobrefaixa;
Indicação de Polaridade Automática;
Indicação de Bateria Fraca;
Auto Power Off: Configurável em 5, 10, 20 minutos ou desabilitado;
True RMS AC;
Função Smart Hold;
Função MIN/MAX;
Função de Detecção de Tensão Sem Contato;
Função INRUSH;
Filtro de Rejeição de Alta Frequência (HFR);
Função Zero em DCA;
Ambiente de operação: -10°C ~ 10°C; 10oC ~ 30°C (UR ≤ 80%); 30°C ~ 40°C (UR ≤ 75%); 40°C ~ 50°C (UR ≤ 45%).
Ambiente de armazenamento: -20°C ~ 60°C, 0 ~80%UR, (sem baterias).
Altitude de operação: 2000m.
Alimentação: 2 pilhas AA 1,5V (R6, LR6, 15D, 15A).
Diâmetro máximo do condutor: 37mm.
Dimensões: 240(A) x 62(L) x 41(P)mm.
Peso: Aproximadamente 430g (incluindo bateria).
Garantia: A garantia é válida pelo prazo de 90 (noventa) dias de garantia legal, mais 9 (nove) meses de garantia adicional, totalizando 12 meses de garantia, contados a partir da emissão da nota fiscal. Garantia dada pelo fabricante.

ACESSÓRIO ATL-PV
• Impedância de Entrada: 10MΩ;
• Ambiente de Operação: -10°C a 45°C, U.R. <80%;
• Altitude de Operação: até 2000 metros;
• Parte exposta da ponta: 19 mm a 4mm;
• Grau de Poluição: 2 (uso interno);
• Segurança/Conformidade: IEC/EN61010 - 031 Sobretensão e Dupla Isolação, CAT 01500VAC/2000VDC, CAT II 1000VAC/1500VDC, CAT III 1000V e CAT IV 600V.

A precisão é dada como ±(% da leitura + número de dígitos menos significativos) para 23°C ±5°C se não especificado de outra forma e umidade relativa abaixo de 80%. Ciclo de calibração recomendado de 1 ano. Coeficiente de temperatura: 0,2 x (precisão especificada)/°C, <18°C, >28°C

Função AC:
As especificações de ACV e ACA são acopladas em True RMS AC.
O fator de crista pode ser até 3,0 em 4000 contagens.
Precisão não especifi cada para formas de onda quadrada.
Para forma de onda não senoidais, precisão adicional pelo fator de crista (F.C.):
Adiciona 3,0% para F.C. 1,0 ~ 2,0.
Adiciona 5,0% para F.C. 2,0 ~ 2,5.
Adiciona 7,0% para F.C. 2,5 ~ 3,0.
Máximo fator de crista do sinal de entrada:
3,0 @ 3000 contagens
2,0 @ 4500 contagens
1,5 @ 6000 contagens
Resposta de Frequência é especifi cada para forma de onda senoidal. LCD exibe 0 contagens quando a leitura é < 20 contagens.

TENSÃO DC mV
? Faixa: 600,0 mV
? Leitura de Sobrefaixa: 660,0mV
? Resolução: 0,1mV
? Precisão: ±(0,7%+5D)
? Impedância de Entrada: 10MΩ
? Proteção de Sobrecarga: 1000V AC/DC

TENSÃO DC
? Faixa: 600,0V, 1000V
? Leitura de Sobrefaixa: 660,0V, 1100V
? Resolução: 0,1V, 1V
? Precisão: ±(0,7%+2D)
? Impedância de Entrada: 10MΩ
? Proteção de Sobrecarga: 1000V AC/DC

TENSÃO AC
? Faixa: 600,0V, 1000V
? Leitura de Sobrefaixa: 660,0V, 1100V
? Resolução: 0,1V, 1V
? Precisão: ±(1,0%+5D)
? Impedância de Entrada: 10MΩ / < 100pF
? Resposta de Frequência: 45 ~ 400Hz (Senoidal)
? Proteção de Sobrecarga: 1000V AC/DC

TENSÃO PARA PAINÉIS SOLARES DC
? Faixa: 600,0V, 2000V
? Leitura de Sobrefaixa: 660,0V, 2200V
? Resolução: 0,1V, 1V
? Precisão: ±(2,0%+5D)
? Impedância de Entrada: 10MΩ
? Proteção de Sobrecarga: 1000V AC/DC

TENSÃO PARA PAINÉIS SOLARES AC
? Faixa: 600,0V, 1500V
? Leitura de Sobrefaixa: 660,0V, 1600V
? Resolução: 0,1V, 1V
? Precisão: ±(2,0%+5D)
? Impedância de Entrada: 10MΩ / < 100pF
? Resposta de Frequência: 45 ~ 400Hz (Senoidal)
? Proteção de Sobrecarga: 1000V AC/DC

CORRENTE DC
? Faixa: 60,00A, 600,0A
? Leitura de Sobrefaixa: 66,00A, 660,0A
? Resolução: 0,01A, 0,1A
? Precisão: ±(2,0%+5D)
? Para medidas < 5,0A, adicionar 10D à precisão
? Proteção de Sobrecarga: 600A AC/DC

CORRENTE AC
? Faixa: 60,00A, 600,0A
? Leitura de Sobrefaixa: 66,00A, 660,0A
? Resolução: 0,01A, 0,1A
? Precisão: ±(2,0%+5D)
? Para medidas < 5,0A, adicionar 10D à precisão
? Para medidas > 100Hz, adicionar 1% à precisão
? Resposta de Frequência: 45 ~ 400Hz (Senoidal)
? Proteção de Sobrecarga: 600A AC/DC

CORRENTE INRUSH
? Disponível para corrente AC e Garra de Corrente Flexível
? Nível de Gatilho: ≥50D
? Adicione ±3% à precisão especifi cada para cada função e cada faixa

DIODO
? Faixa: 1,500V
? Leitura de Sobrefaixa: 1,550V
? Resolução: 0,001V
? Precisão: ±(0,9%+2D)
? Tensão de Circuito Aberto: Aproximadamente 1,8V
? Proteção de Sobrecarga: 1000V AC/DC

CAPACITÂNCIA
? Faixa: 100,0μF, 1000μF
? Leitura de Sobrefaixa: 110,0μF, 1100μF
? Resolução: 0,1μF, 1μF
? Precisão: ±(1,9%+2D)
? Proteção de Sobrecarga: 1000V AC/DC

RESISTÊNCIA
? Faixa: 600,0Ω, 6,000kΩ, 60,00kΩ, 600,0kΩ
? Leitura de Sobrefaixa: 660,0Ω, 6,600kΩ, 66,00kΩ, 660,0kΩ
? Resolução: 0,1Ω, 0,001kΩ, 0,01kΩ, 0,1kΩ
? Precisão: ±(0,9%+5D) para faixa 600,0Ω ; ±(0,9%+2D) para demais faixa
? Proteção de Sobrecarga: 1000V AC/DC

FREQUÊNCIA
? Faixa: 100,00Hz, 1000,0Hz, 10,000kHz
? Leitura de Sobrefaixa: 100,00Hz, 1000,0Hz, 10,000kHz
? Resolução: 0,01Hz, 0,1Hz, 0,001kHz
? Precisão: ±(0,3%+3D)
? Sensibilidade Mínima: >5V (para Tensão AC 1Hz ~ 10kHz) ; >8A (para Corrente AC 1Hz ~ 1kHz)
? Frequência Mínima: 1Hz
? Proteção de Sobrecarga: 1000V AC/DC | 600A AC/DC

CONTINUIDADE
? Faixa: 600,0Ω
? Leitura de Sobrefaixa: 660,0Ω
? Resolução: 0,1Ω
? Continuidade: Buzzer soa quando a medida de
resistência é menor que 20Ω
? Indicador de Continuidade: Tom do Buzzer 2,7kHz
? Tempo de Resposta do Buzzer: <100ms
? Proteção de Sobrecarga: 1000V AC/DC

REJEIÇÃO DE ALTA FREQUÊNCIA (HFR)
? Disponível para tensão AC, corrente AC e Garra de Corrente Flexível
? Adicione ±4% para à precisão especifi cada para cada função e cada faixa para 45Hz a 200Hz
? Precisão não especifi cada para >200Hz
? Frequência de Corte (-3dB): 800Hz

TEMPERATURA
? Faixa: -40,0°C ~ 400,0°C / -40,0°F ~ 752,0°F
? Leitura de Sobrefaixa: 440,0°C / 824,0°F
? Resolução: 0,1°C / 0,1°F
? Precisão: ±(1,0%+20D) / ±(1,0%+36D)
? Precisão não inclui precisão do termopar
? A especifi cação de precisão assume a temperatura ambiente estável a ±1°C. Para mudanças de temperatura ambiente de ±2°C, a precisão nominal é aplicada após 2 horas
? Proteção de Sobrecarga: 1000V AC/DC

NCV (Detecção de Tensão s/ Contato)
? Faixa de Tensão de Alta Sensibilidade 80V ~ 1000V (no topo da borda da garra).
? Faixa de Tensão de Baixa Sensibilidade 160V ~ 1000V (no topo da borda da garra).

Manual de Instruções (1 un.)
Pontas de Prova (1 par)
Bolsa para Transporte (1 un.)
Pontas de Prova ATL-PV (1 un.)
Termopar tipo K (1 un.)
